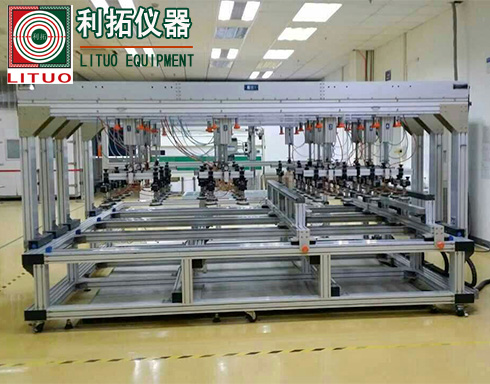

机械载荷试验机/静、动态载荷试验

产品说明

本机采用Load Cell感应加载荷重，经计算机解析出抗力数值并直接显示和记录在软件上，可以设定恒压载荷，按照标准规定时间持续施加载荷评估其载荷耐久性能。模拟验证光伏组件在不同安装角度下经受风、雪或覆冰等静态、动态载荷的能力。

符合标准

本机符合IEC61730-2016 、IEC61215-2016、UL1703-2018相关标准机械载荷测试要求，适用于满足模拟验证光伏组件在不同安装角度下经受风、雪或覆冰等静态、动态载荷的能力。

技术参数

型号规格	LT-PV004	LT-PV005	LT-PV006	定制技术指标
试验机外形尺寸	500030002600mm	400030002600mm	400030002600mm	按需定制
载荷测试区域尺寸	3500*2100mm	2700*2300mm	2600*1800mm	按需定制
应用产品类型	晶体硅标准尺寸组件	薄膜标准尺寸组件	CIGS尺寸组件	按需定制
载荷量程	测试正向载荷最大5800 Pa，反向载荷最大3600 Pa
压强控制精度	压强控制精度：±0.8%
气动及力值回馈方式	低摩擦力气缸，拉压力传感器（分辨率0.1N）,精度：0.5%
组件安装固定支架	客制化测试平台安装支架，可以根据客户光伏组件产品安装方式进行定制化制造
光伏组件电路通断监控	直流电源，DC 120V/1.6A，实时监控组件载荷试验过程中内部电路通断连续性
气缸数	5组均匀分布，共10个单气缸。气压缸单组最大压力大于6bar,单组最大出力大于300kg,伸缩行程：150mm
吸盘数	10组，共40个，吸盘直径：120mm,横向和纵向间距可调，吸盘固定转向调整角度≥15º

产品特点

1.根据实际测试需求自主开发软件操控界面，具备人性化开发理念，系统成熟，简单易操作。
2.具备实时显示压强、变形量、测试时间、循环次数、电流通电连续性等功能。
3.输入目标压强值，运行测试后，设备可自动调整压强至目标压强值稳定。
4.在校正窗口输入通行密码即可进入校准后台，快速校正机器及修改参数设置。
5.报表支持输出Word、Excel、PDF、JPG等格式，支持中英文多种语言，以满足客户多样化需求。
6.软件具有故障、欠压或超压警示功能，当设备出现故障后，设备会发出报警提示操作者做出相应的处理。
