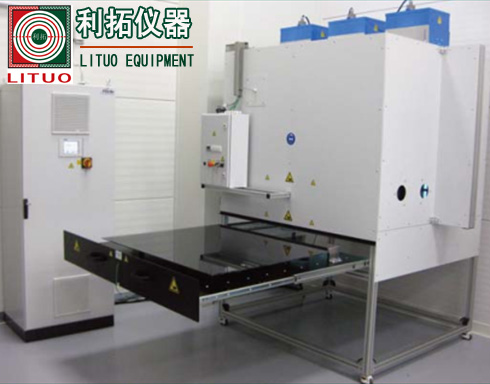

稳态模拟器/组件光老练试验
本机参照标准IEC61730-2016 、IEC61215-2016、IEC60904、GB/T6495.9相关标准设计，适用于满足太阳能电池片及其光伏组件的光衰减和热斑试验要求。
本机符合IEC61730-2016 、IEC61215-2016、UL1703-2018相关标准机械载荷测试要求，适用于满足模拟验证光伏组件在不同安装角度下经受风、雪或覆冰等静态、动态载荷的能力。
|
型号规格 |
LT-PV001 |
LT-PV002 |
LT-PV003 |
定制技术指标 |
|
箱体外形尺寸规格 |
5000*3000*2600mm |
4000*3000*2600mm |
4000*3000*2600mm |
按需定制 |
|
辐射工作室尺寸 |
4000*2600*2000mm |
3000*2600*2000mm |
3000*2200*2000mm |
按需定制 |
|
有效辐照面积 |
3500*2100mm |
2700*2300mm |
2600*1800mm |
按需定制 |
|
应用产品类型 |
晶体硅标准尺寸组件 |
薄膜标准尺寸组件 |
CIGS尺寸组件 |
按需定制 |
|
光谱匹配度 |
B级 |
B级 |
B级 |
按需定制 |
|
辐照稳定性 |
A级 |
A级 |
A级 |
按需定制 |
|
辐照均匀性 |
B级 |
B级 |
B级 |
按需定制 |
|
辐照强度 |
初始调制辐照强度600-1200W/m2,1000H后大于1000W/m2，光源高度可调节。 |
|||
|
光源辐射方向 |
侧面辐射 |
|||
|
辐射腔室温度 |
40℃～60℃ |
|||
|
升降温度速率 |
60℃/h MAX |
|||
|
温度均匀性 |
≦5℃ |
|||
|
冷却方式 |
工作室和光源采用风冷方式进行温度调节 |
|||
|
电子负载箱 |
配备0.5Ω～2KΩ可调节式电阻负载箱 |
|||
|
辐照仪 |
配备日本EKO进口辐照仪MS-402全程监控组件表面的辐射量数据，并通过PLC模块将数据传输到CPU,实时显示辐照强度。 |
|||
|
电源规格 |
AC380V/50HZ 50KW |
AC380V/50HZ 40KW |
AC380V/50HZ 30KW |
按需定制 |
|
电源线采用35mm2五芯线（3火线/1零线/1地线），需配备接地线端口。 |
||||
|
设备重量 |
4000KG |
3000KG |
2000KG |
按需定制 |
- 核心部件为国际顶尖伙伴独家开发专供，设备定位高精尖，质量有保障。
- 单个光源模块可独立控制开关，可设置温度相关控制点，自由搭配，节能高效。
- 全程监控辐照强度并计算成累计辐照量，辐照强度可采用PID自动控制。
- 单个光源输出功率可在50~100%无级调节，输出稳定，不受电压波动影响。
