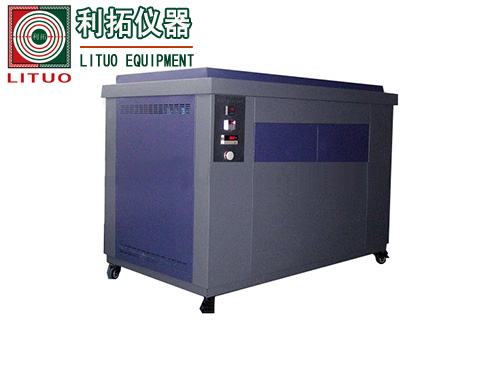

热斑耐久试验机

产品说明

本仪器为光伏组件行业特别设计的热斑耐久试验机，可对温度、光辐照度进行自动监控；配置辐射计，可对辐照度进行控制及校正，使辐照度稳定在指定照度上，同时对试验时间进行控制。仪器用于确定组件承受热斑加热效应的能力，如这种效应可能导致焊接熔化或封装退化。电池不匹配或裂纹、内部连接失效、局部被遮光或弄脏均会引起这种缺陷。

符合标准

本机参照标准IEC61730-2016 、IEC61215-2016、UL1703-2018、IEC60904、GB/T6495.9相关标准设计，适用于满足太阳能电池片及其光伏组件的热斑试验要求。

技术参数

型号规格	LT-PV007	LT-PV008	LT-PV009	定制技术指标
箱体外形尺寸规格	230014001500mm	200017001500mm	200015001500mm	按需定制
箱体内室尺寸	220011001000mm	180015001000mm	180012001000mm	按需定制
有效辐照面积	2000*1000mm	1500*1300mm	1500*1000mm	按需定制
应用产品类型	晶体硅标准尺寸组件	薄膜标准尺寸组件	CIGS尺寸组件	按需定制
光谱匹配度	B级	B级	B级	按需定制
辐照稳定性	A级	A级	A级	按需定制
辐照均匀性	B级	B级	B级	按需定制
辐照强度	初始调制辐照强度600-1200W/m2,1000H后大于1000W/m2，光源高度可调节。
光源辐射方向	上平面垂直光辐射
辐射腔室温度	25℃～50℃
温度均匀性	≦3℃
辐照仪	配备日本EKO进口辐照仪MS-402全程监控组件表面的辐射量数据，并通过PLC模块将数据传输到CPU,实时显示辐照强度。
选配附件	红外成像仪 I-V曲线测试仪遮光板
电源规格	AC380V/50HZ	AC380V/50HZ	AC380V/50HZ 30KW	按需定制
电源规格	电源线采用单相3线（1火线/1零线/1地线），需配备接地线端口。
设备重量	1000KG	800KG	700KG	按需定制

产品特点

1.根据实际测试需求自主开发软件操控界面，具备人性化开发理念，系统成熟，简单易操作。
2.核心部件为国际顶尖伙伴独家开发专供，设备定位高精尖，质量有保障。
3、全程监控辐照强度并计算成累计辐照量，辐照强度可采用PID自动控制。
4.报表支持输出Word、Excel、PDF、JPG等格式，支持中英文多种语言，以满足客户多样化需求。
