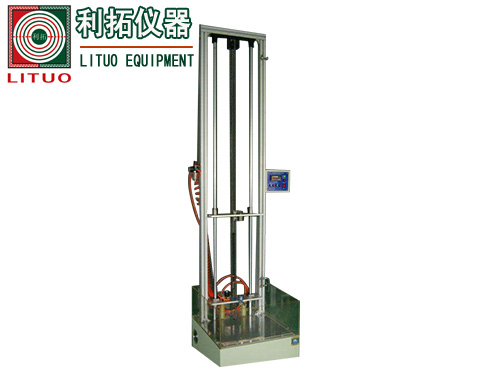

LT-BIPV001型落球冲击力试验机

产品说明

落球冲击试验机用于验证光伏建筑一体化组件以规定重量之钢珠，调整在一定高度，使之自由落下冲击试验组件，视其受损程度判定品质。适用于光伏组件、封装EVA、玻璃材料之抗冲击强度。

产品特点

1.落球冲击力试验机结构简单，采用磁力抓球方式，高度可调，操作使用方便。整机可移动，适于各种现场环境使用。
2、落球冲击试验机由落球架、电磁释放器、样品框、钢球和控制系统五部分组成。
3.配备多种样品固定架，根据测试样品灵活更换。
4.优质材料和良好制作工艺，整机外观精美。

主要技术参数

型号规格	LT-BIPV001
外形尺寸	L1800W1200H5000mm （高度根据冲击测试需求1米/2米/5米/6米/12米定制）
样品框尺寸	L1700W1000H350mm,两侧装有防撞垫片、防护网、曲面支撑装置（可拆卸），凹凸夹具一副，铝合金透明有机玻璃外箱，底板10mm厚钢板。
落球高度调节范围	0-5000mm
高度测量分辨力	≤5mm
高度控制准确度	±10mm
升降方式	手动升降（可定制自动升级）
落球控制方法	直流电磁控制
冲击力定位	红外线自动对点
钢球	1040g±10g（直径63.5mm）和2260g±20g（直径82.5mm）及10kg人头模
工作电源	220V/AC±10%；50Hz；
重量	150Kg

符合标准

落球冲击力试验机为建材玻璃和光伏建筑一体化玻璃抗冲击力试验项目测试，属于建材玻璃3C认证要求测试项目，参照GB15763.3，ANSI Z97.1，GB9656、GB9962、GB15763.2等相应标准条款设计制造。
