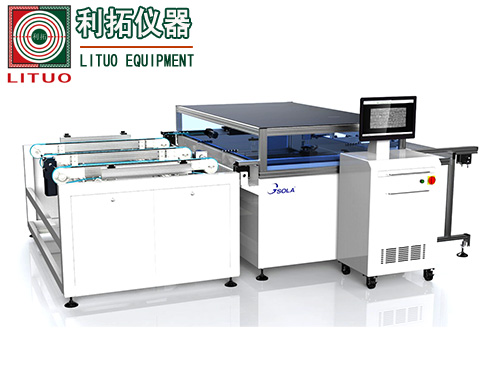

LT-PV016型光伏组件专用绝缘耐压试验机
本机为太阳能/光伏专用四合一耐压测试一体机，不仅增强了测试效率，直流耐压(DCW) 8KV,绝缘阻抗（IR) 6000V,直流接地（64A)设计符合太阳能系统安规需求，并可透过内部连结，一键完成所有测试，拥有真实负电压的电势诱发衰减测试（PID）,更提供了安全测试环境，一机到位满足太阳能系统品质验证。
1、太阳能组件的系统电压市场趋势已从DC1000V提升至DC1500V ，测试设备配合产业趋势演进要求，法规标准耐压测试要求提升到DC8000V。 2、高达DC2000V的真实负电压输出，可避免高压接触外框，提供更安全的PID测试环境。 3、主机自带高清彩色触摸屏，可快速设定测试程序且易于读取测试信息。根据实际生产测试需求开发测试软件系统，可保存大量测试数据供产品质量追溯。 4、内建高达2000组程序记忆，可根据不同产品或测试需求快速切换，使用者更可以一键自动执行所有测试项目，提升测试效率。 5、光伏组件的安装按照认为可以代表产品应用的安装方式来进行并调整，并且考虑安装一种可以改变模块方位的框架。 6、加装智能防误接触装置，误接触自动断电保护，解决人员误接触带来安全隐患。虽具备智能触电保护功能， 高电压测试前后应该参照产品手册安全规定事项执行。 7、系统内建PLC、UBS RS-232 GPIB与Ethernet等通讯接口，支持远程系统控制与数据收集。配备专用软件，链接到客户端MES系统，经由计算机监控所有测试程序与结果。
型号规格MODEL |
LT-PV016 |
|
输入量程INPUT RATING |
||
电压Voltage |
100 - 120Vac / 200 - 240Vac ±10% Auto Range |
|
电源功率Apparent Power |
1200 VA |
|
频率Frequency |
50 / 60Hz ± 5% |
|
直流耐压测试DC WITHSTAND VOLTAGE |
||
输出量程Output Rating |
8000 Vdc / 20mA max. |
|
输出电压量程Output Voltage Range |
0 - 8000 Vdc |
|
电压分辨率Voltage Resolution |
1 Vdc |
|
电压精确度Voltage Accuracy |
± (1% of setting + 0.5% Range) |
|
电流测量量程Current Measurement Range |
0.0 - 20.00 mA |
|
电流分辨率 |
0.0 - 349.9 µA |
0.1 µA |
0.350 - 20.00 mA |
0.001 / 0.01 mA |
|
电流精度Current Accuracy |
± (1% of reading + 0.5% Range) |
|
缓升时间Ramp Up Timer |
0.1 - 999.9 s |
|
缓压时间Ramp Down Timer |
0 , 1.0 - 999.9 s |
|
测试保持时间Dwell Time |
0, 0.4 - 999.9 s (0=continuous) |
|
时间分辨率Timer Resolution |
0.1 s |
|
时间精度Timer Accuracy |
± (0.1% of setting + 0.05s) |
|
电流缓升上限范围Ramp-HI, DC Current |
0.0 - 20000 µA |
|
绝缘阻抗测试INSULATION RESISTANCE |
||
额定输出量程Output Rating |
6k Vdc / 50,000 MΩ |
|
输出电压范围Output Voltage Range |
100 - 6000 Vdc |
|
电压分辨率Voltage Resolution |
1 Vdc |
|
电压精确度Voltage Accuracy |
± (1% of setting + 0.5% Range) |
|
电阻测量范围Resistance Measurement Range |
0.100 - 50,000 MΩ |
|
电阻分辨率Resistance Resolution |
0.001 / 0.01 / 0.1 / 1 MΩ |
|
电阻测量精确度 |
0.100 - 999.9 MΩ |
±(8% of reading+0.1% Range) |
under 100 – 499Vdc |
||
0.100 - 999.9 MΩ/500 –6000 Vdc |
±(2% of reading+0.1% Range) |
|
1,000 - 9,999 MΩ under |
±(5% of reading+0.1% Range) |
|
500 – 6000 Vdc |
||
10,000 - 50,000 MΩ |
±(15% of reading+0.1% Range) |
|
under 500 – 6000 Vdc |
||
缓升时间Ramp Up Timer |
0.1 - 999.9 s |
|
缓降时间Ramp Down Timer |
0.0, 1.0 - 999.9 s |
|
测试保持时间Dwell Time |
0(0 = continuous), 0.5 - 999.9 s |
|
延迟时间Delay Timer |
0.5 - 999.9 s |
|
时间分辨率Timer Resolution |
0.1 s |
|
时间精确度Timer Accuracy |
± (0.1% of setting + 0.05s) |
|
